OpenLM プラットフォームのアーキテクチャ

OpenLM プラットフォームは、Workstation Agent と Broker を通じてアプリケーションや実行ファイルのデータを収集します。これらのコンポーネントは組織の FQDN/DNS 名を表す OpenLM Gateway に接続し、Gateway から各 OpenLM サービスへデータが転送され、適切なデータベースに保存されます。

主要コンポーネント​

  • Workstation Agent: 各ユーザーマシンからデータを収集
  • Broker: ライセンスマネージャーサーバー上で稼働し、使用状況を収集して各サービスへ送信
  • OpenLM Gateway: エントリーポイントとしてデータを各サービスへルーティング
  • OpenLM サービス群: 収集データの処理・エンリッチ・管理を実施
  • データベース: Server DB、Identity DB、DSS DB、Reporting DB などに格納

マイクロサービスと Kubernetes​

OpenLM プラットフォーム（Annapurna）は Kubernetes クラスタ上にデプロイされたマイクロサービスで構成されています。
各サービスはノード上の Pod/コンテナ内で動作し、内部 DB にデータを保持するとともに、非同期処理に Kafka を使用します。

アーキテクチャのレベル​

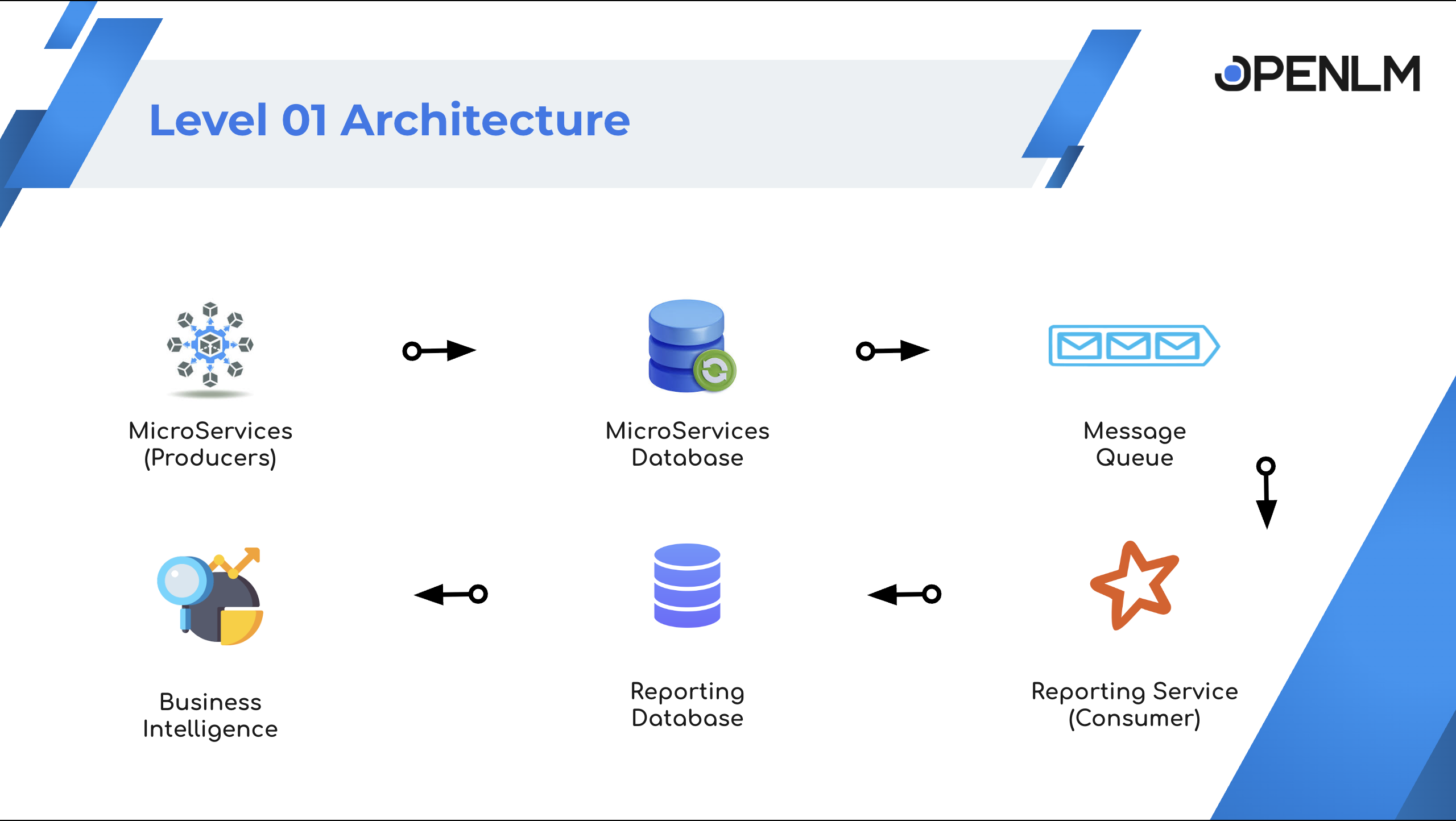

レベル 1: ハイレベルなデータフロー​

  • Workstation Agent、Broker、その他のサービスは各自の DB に書き込みます。
  • 各サービスはデータを Kafka トピックに公開します。
  • Reporting サービスが Kafka のデータを集約します。
  • 集約結果を Reporting DB に保存します。
  • ダッシュボードは Reporting DB から読み取り表示します。

OpenLM Platform Level 1 architecture

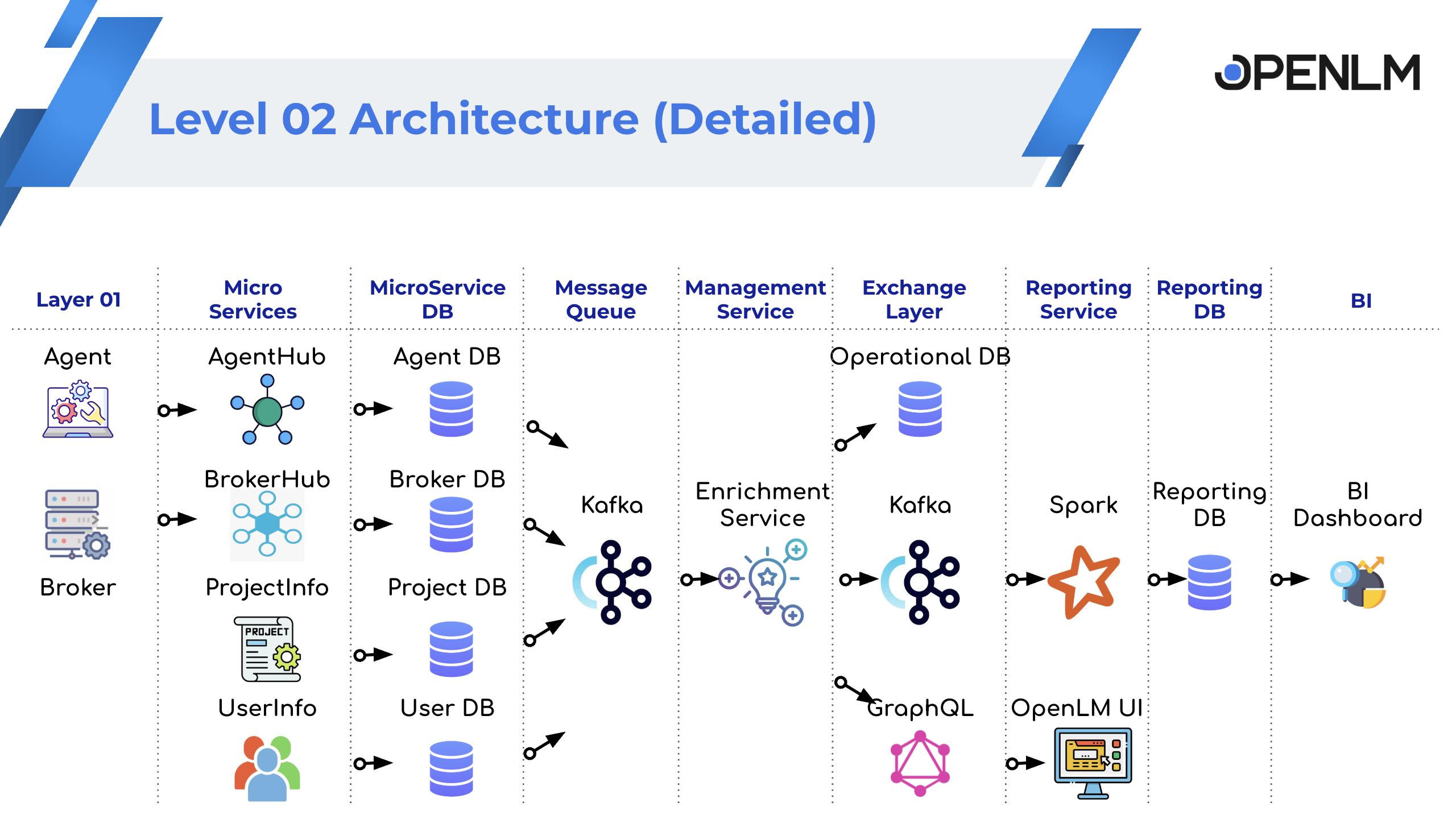

レベル 2: 詳細なデータパイプライン​

  • Workstation Agent と Broker が PC/サーバーからデータを収集
  • Agent Hub と Broker Hub がデータを集約
  • 集約データを MongoDB と Kafka に保存
  • 他サービス（User/Project/Server など）が該当トピックを購読
  • Enrichment Service が各サービスのデータを統合・強化し、再度 Kafka へ公開
  • Apache Spark が強化データを集計してレポート用データを生成
  • Spark が結果を Reporting DB に書き込み
  • BI ツールが Reporting DB にアクセス

OpenLM Platform Level 2 architecture

包括的なアーキテクチャ​

次の図は、アイデンティティ、イベントストリーム、各ハブ、監視、コアサービス、レポート処理を含む全体像を示します。

Enrichment サービス​

OpenLM プラットフォームには、収集データを統合・強化するための Enrichment サービス群が含まれます。

  • Allocation Enrichment Service: allocation ID を用いて割当データを付加します。
  • Usage Enrichment Service: session ID を用いて使用データを強化します。
  • Denials Enrichment Service: denial ID を用いて拒否(デナイアル)データを処理します。

データ保存とリカバリ​

OpenLM プラットフォームは、データの損失や破損に備えるため、ステージング用データベースを使用します。
ステージングのデータは後続で MongoDB に移送され、内部的な復旧ソースとして機能します。
